該設備由活套、放卷筒和七個拉絲卷筒組成，根據要生產線材的規格，在各道卷筒前面安裝相應的拉絲模，拉絲模由大到小，到最末一道為所要求規格的產品線徑。線材由活套經放卷筒出來后經過第一道拉絲模到第一個卷筒，從第一個卷筒再到第二個拉絲模，這樣一級一級拉下去，到最后一個為收卷筒。各卷筒之間有一個汽缸擺臂，用于位移傳感器把張力反饋到變頻器，變頻器根據反饋信號作PID閉環控制，使其各個卷筒之間張力保持 恒定。工藝要求在要更換接絲模的情況下直接把模具規格輸入人機界面，變換拉絲模之后整個系統照樣能正常生產運行。

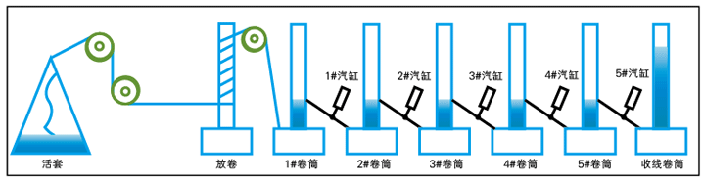

工藝演示圖







系統控制原理

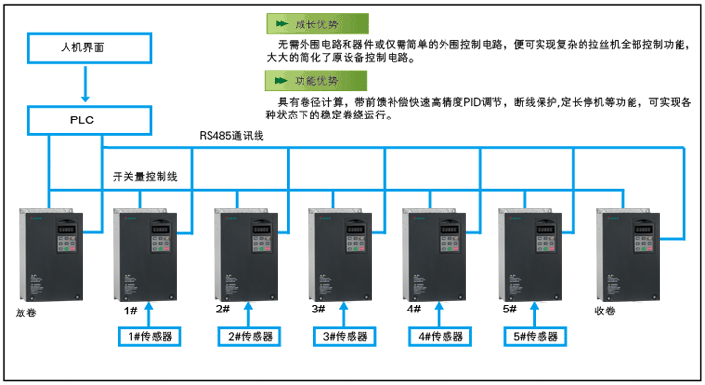

變頻器在PLC給定頻率及運行信號后，通過傳感器反饋回的0-10V信號作內部PID自調節，E380系列變頻器通過帶前饋補償?shù)腜ID控制，可以實現高度穩定的張力控制。系統控制簡圖如下：
